CY-ZK01纸箱产品搬运真空吊具

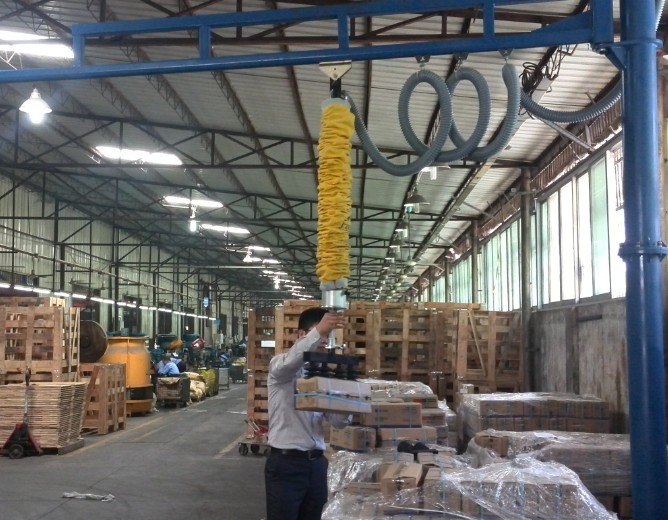

CY—ZK01真空搬运解决方案是由昌裕包装根据客户实际安装需要及现场工作环境进行选型、设计并制作的，通过整合真空气管式搬运吊具及组合式悬挂系统，需要实现客户对纸箱产品从流水线搬运至卡板堆垛的搬运要求。
一.产品特性
1.产品表面特性：产品为纸箱包装，表面有封箱带，属于疏松表面；
2. 工件尺寸：最大975*940*550mm,最小770*430*590mm（客户提供）；
3. 工件最大重量约为：41KG
4. 使用要求：将流水线上的纸箱包装产品搬运至卡板进行堆垛。
5. 搬运高度：2420mm；
三、设备主要性能及参数：
1. 提升器最大荷载：在水平状态下搬运重量为60kg；
2. 设备最大安全系数：1：2.4（符合欧洲CE有关起重设备安全规定，及事故预防条例UVV 18 and VBG 9a中的安全规定）
3. 提升高度：500-2500mm；
4. 搬运速度：起初视操作人员熟练度而定，在使用一周熟练以后操作速度可达到5-8次每分钟。
5. 噪音指标：不高于75dB（在无隔音罩条件下测得）；
6. 断电保护：当厂区出现断电情况时，气管上方的无极旋转接头（内置单向阀）将起作用，断开外界的空气以保证一段时间的真空压力，纸箱将慢慢的从空中降落到地面上，再脱开纸箱。
四、主要组件及参数：
气管式真空吊具：

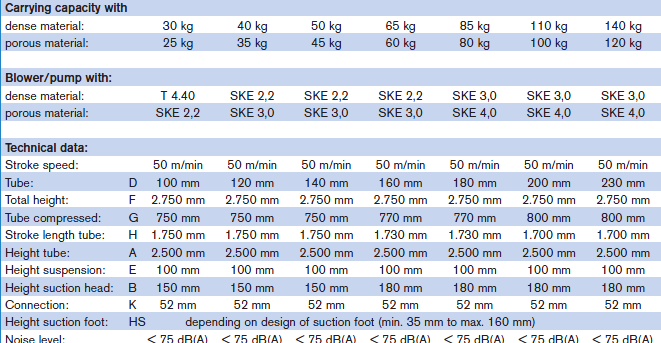

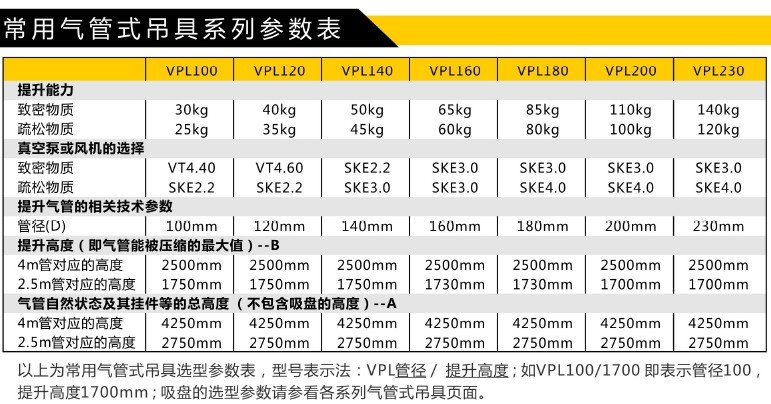

1、 提升气管：德国进口；气管直径：160mm，提升管总长为4000mm，压缩比为1：3，其中压缩后高度为1300mm，可提升高度为2500mm，可提升重量最大额定载重为60公斤（非致密表面）；

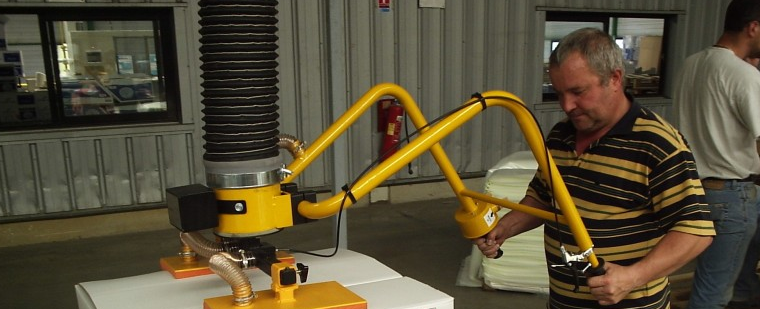

2.、操作手柄：双手操作旋钮手柄，控制箱和控制手柄；
⑴ 右手位置为旋钮开关，往左旋钮为上升，往右旋钮为下降，速度由操作人员的使用手感可控制。
⑵ 左手位置为放气开关，当按下此开关时，吸盘与纸箱可以迅速的脱离。！！！注意：当纸箱产品未到达指定位置还停留在空中时，严禁按下此开关，否则纸箱会脱落掉下，造成的后果我司将不负责。
⑶ 配重块：为了平衡操作手柄的重量，将会在手柄的对面侧装有一个黑色的配重块以达到质量平衡。
如图所示：
3.、高性能真空鼓风机：型号CYA3.0，西门子增压型风机；最大真空压力为-0.046mpa
功率为3.0Kw，380V，50Hz；流量130立方米/小时。如图所示：
5. 无极旋转头：型号为CY145，集成有平面球轴承及单向阀，可360°无极旋转，集成吊耳及气管连接口，单向阀可在断电时发生作用，使吊在空中的产品缓慢的放置在地面上，保证产品和人身的安全。
6.过滤器：专用，塑料外壳，直接固定在真空发生器上，与导气管连接，用于有效的保护真空鼓风机，采用纸质滤芯，便于维护及更换；
7.真空导气管：D-52，PVC材质，内嵌钢丝保护;
悬挂系统：定制组合式悬挂导轨
1、型号：CY8907—E 材料：钢质
2、额定负载：300kgf;
3、有效区域：4000mm*4700;
4、导轨下净空高：4000mm；
5、运行方式：手拉,拉力比：1：100kgf；
6、颜色：蓝色；
7、布局图：
五、控制室结构及控制手柄工作原理图：
控制阀杆工位1：平衡工位，工件被吸取后自然停留的初始位置；
控制阀杆工位2：手指向上拉控制阀杆至工位2，阀开口A变小，流入控制室内的气体流量减小，真空系统负压升高，工件提升。
控制阀杆工位3：手指向下拨控制阀杆至工位3，阀开口A变大，流入控制阀内的气体流量增大，真
空系统负压降低，工件下降；
六、真空吊具安全说明：
请使用前认真阅读此说明，以便操作人员采用正确的操作方法进行安全操作。
1. 人员安全:
为了保证人员安全，请操作人员务必阅读并理解操作手册中对操作安全的规定
操作人员不得在酒后，或者服用安眠药等药品后进行操作。
2. 防护安全
操作人员在进行操作时需要穿着防护鞋。
3. 货物安全规定
不得搬运超出设备额定载重的货物。
不要对容易松散的工件进行搬运，如地址附页等容易脱落的物品
不得对表面极为光滑的物品进行垂直搬运，以免滑落。
尽量使吸盘靠近工件重心
4. 其他安全范围
设备在进行配置时已经按照国际规范设置了安全系数，此设备安全系数为3.5。
设备上旋转接头集成了单向阀，在断电时，空气不会从真空泵回流至真空提升气管内，这样就可以在真空提升气管内形成一个密封的空间，同时，气管内的真空度仍然可以将货物吸住而不会马上脱落。
设备对致密性工件吸附时间不得超过60秒，长时间吸附将造成真空泵过热
由于产品使用的为真空，因此不会对空气产生任何污染。
操作人员可以在规范操作的情况下长时间进行操作，并不会对人体产生疲劳损伤。
